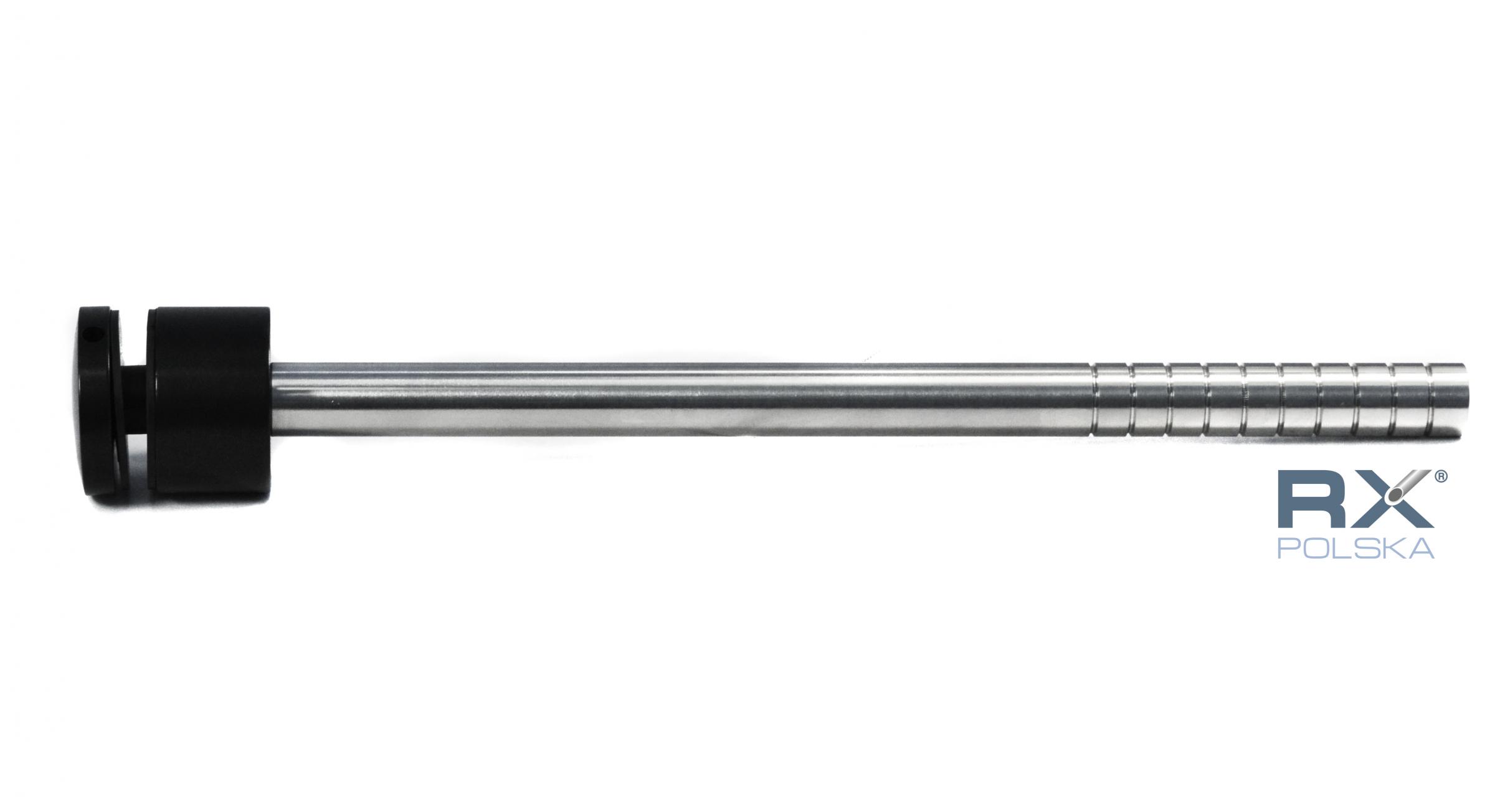

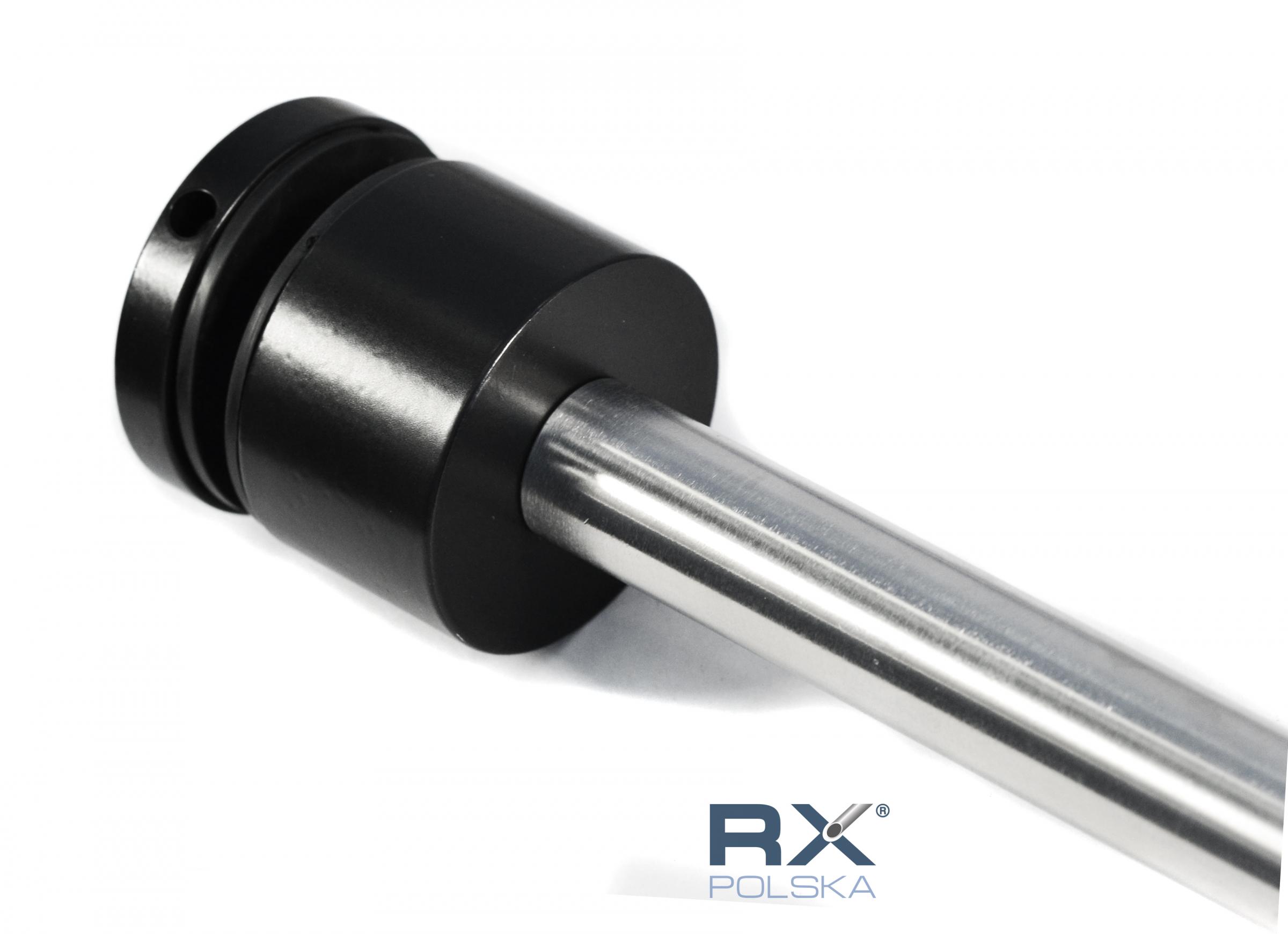

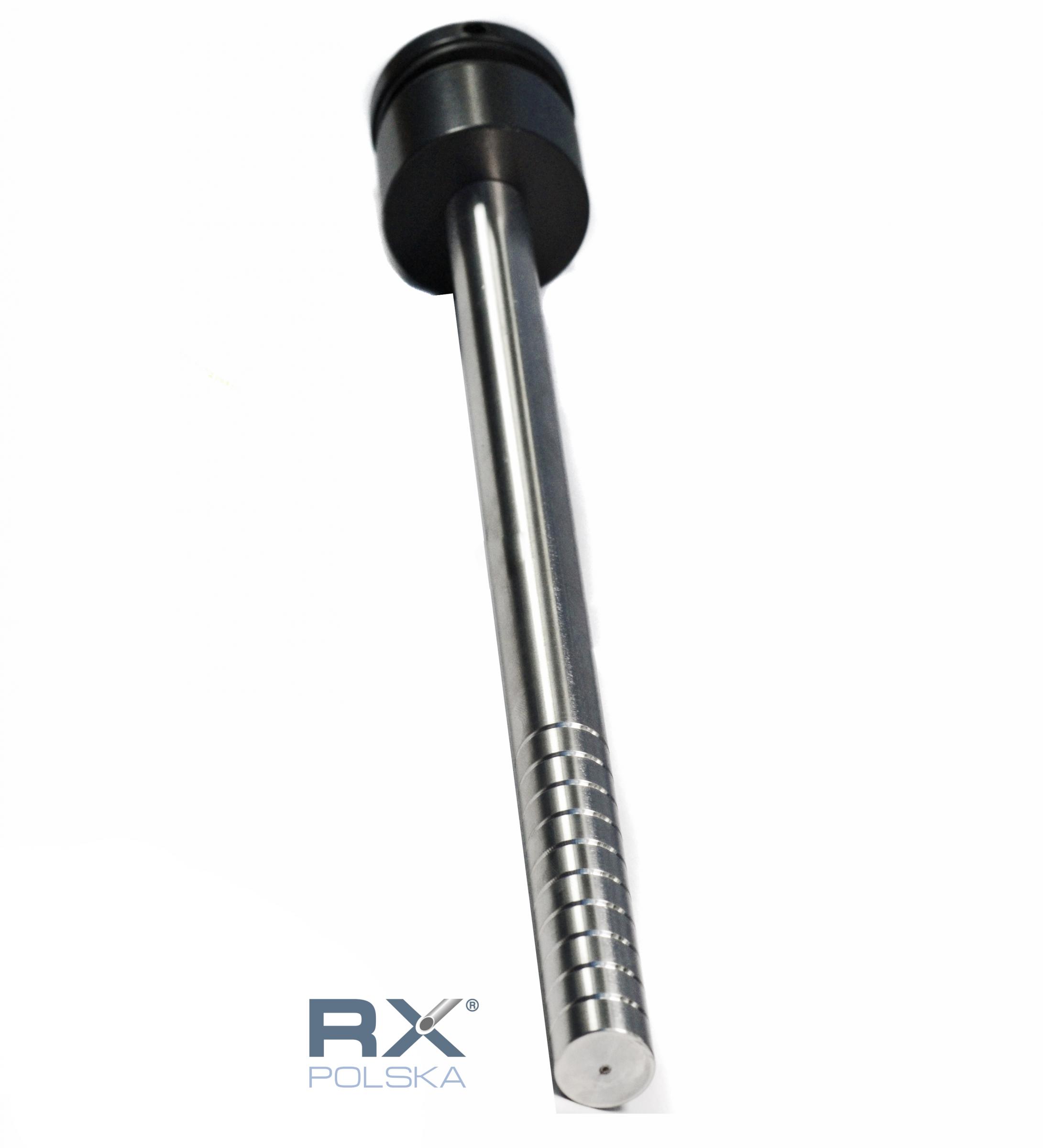

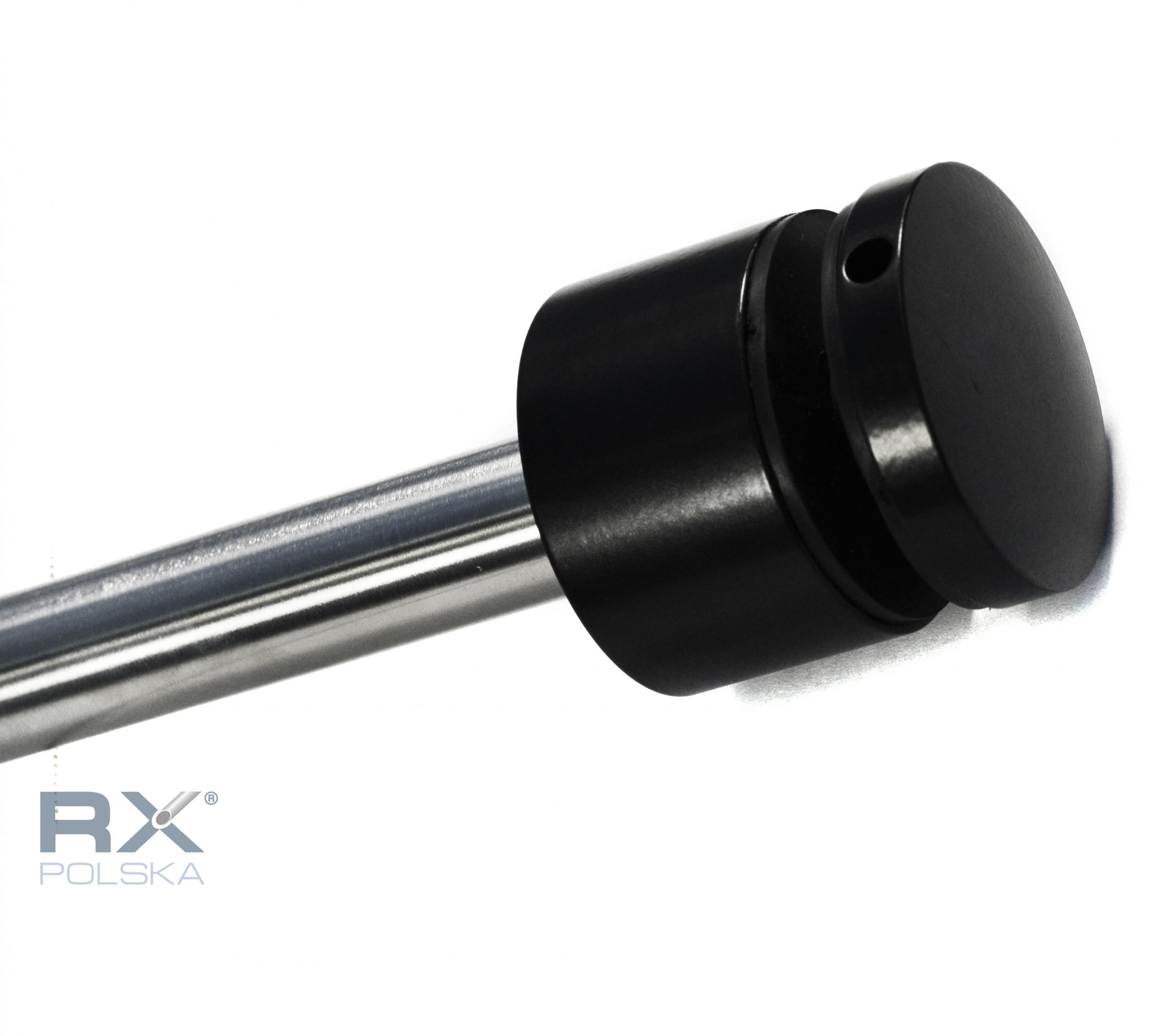

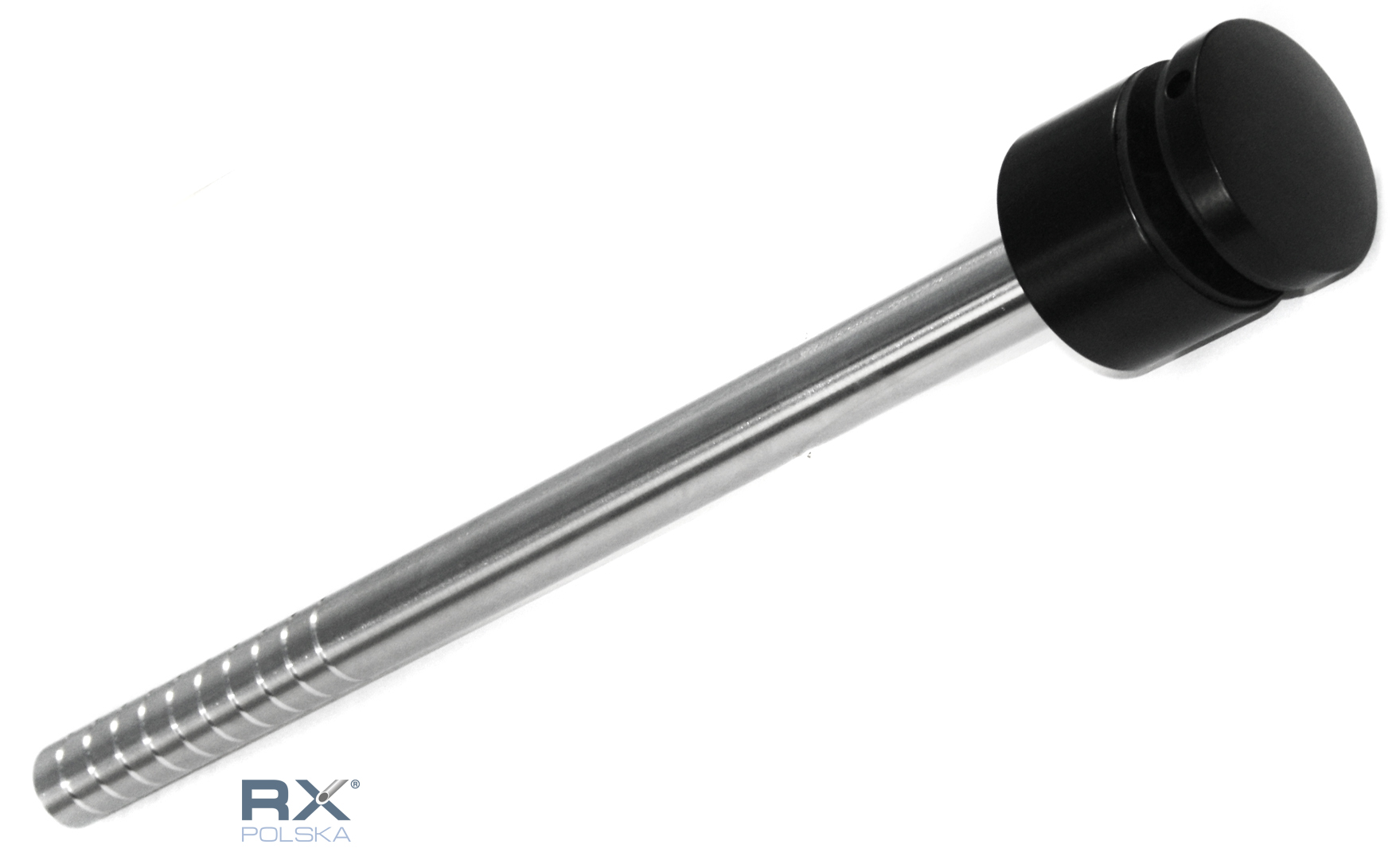

Soporte de vidrio Portfenetr Ø 50 mm con varilla Ø 20x320 mm, NEGRO

Artículo: BF.050.04.RAL9005

Descripción del producto

Diámetro del soporte ø 50 mm
Separador ø 50:
- L = 10 mm con orificio pasante fi 10,5 mm
- L = 30 mm con rosca interior M10
Montaje sobre varilla 20 x 320 mm (un lado con rosca hembra M10)
Para vidrio de 8 mm a 17,52 mm
Orificio mínimo de montaje en el vidrio - ø 18 mm
Montaje sobre superficie plana
Juntas - goma EPDM (negra), espesor 2 mm - incluidas en el juego
Soporte puntual pintado al polvo en RAL 9005 mate
Material: acero inoxidable AISI 304

Barra de montaje fi 20x320 mm:

Por un lado terminada con rosca interior M10x30 mm para fijar el soporte puntual

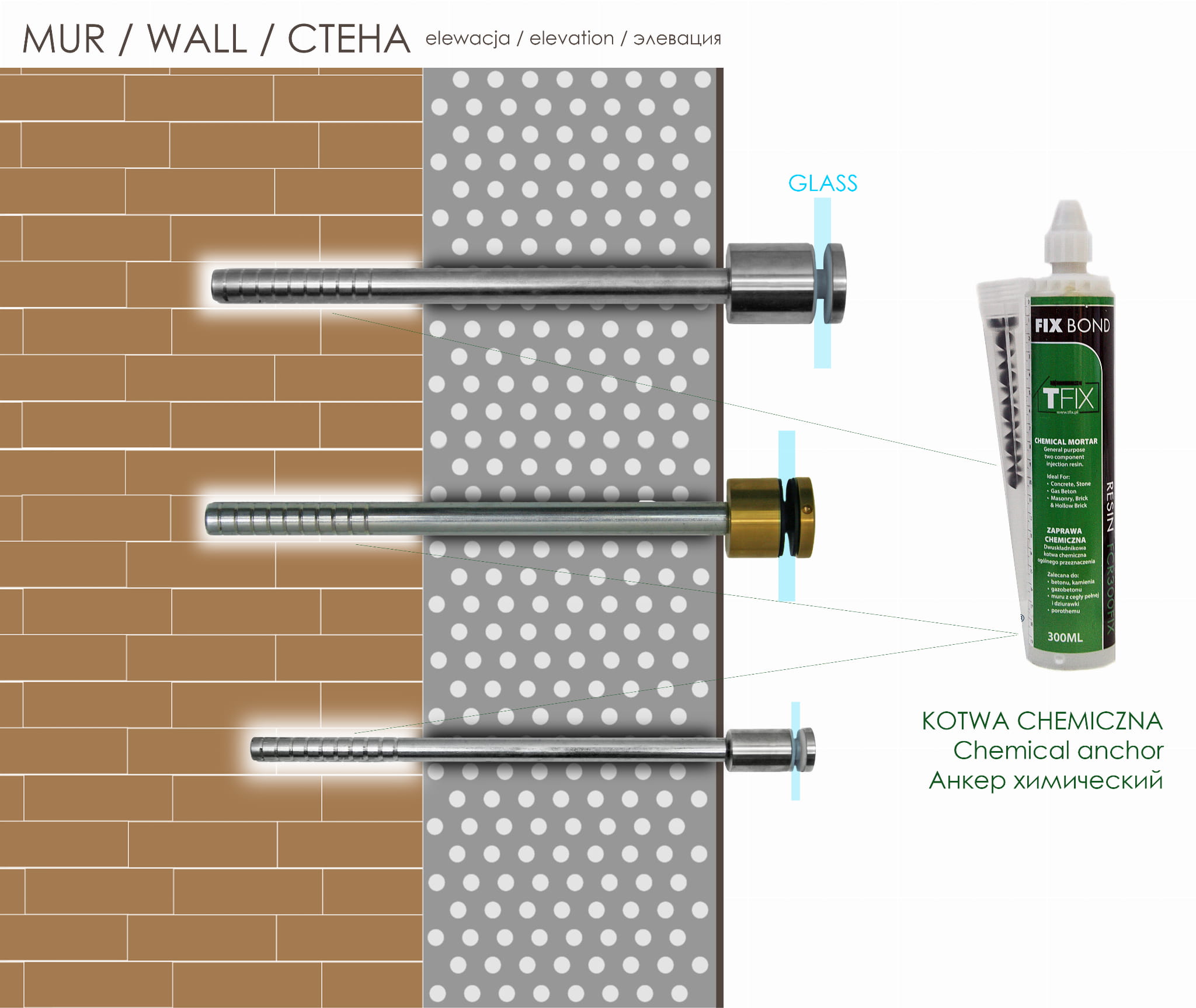

Por el otro lado, con ranuras para encolado en la superficie portante mediante anclaje químico

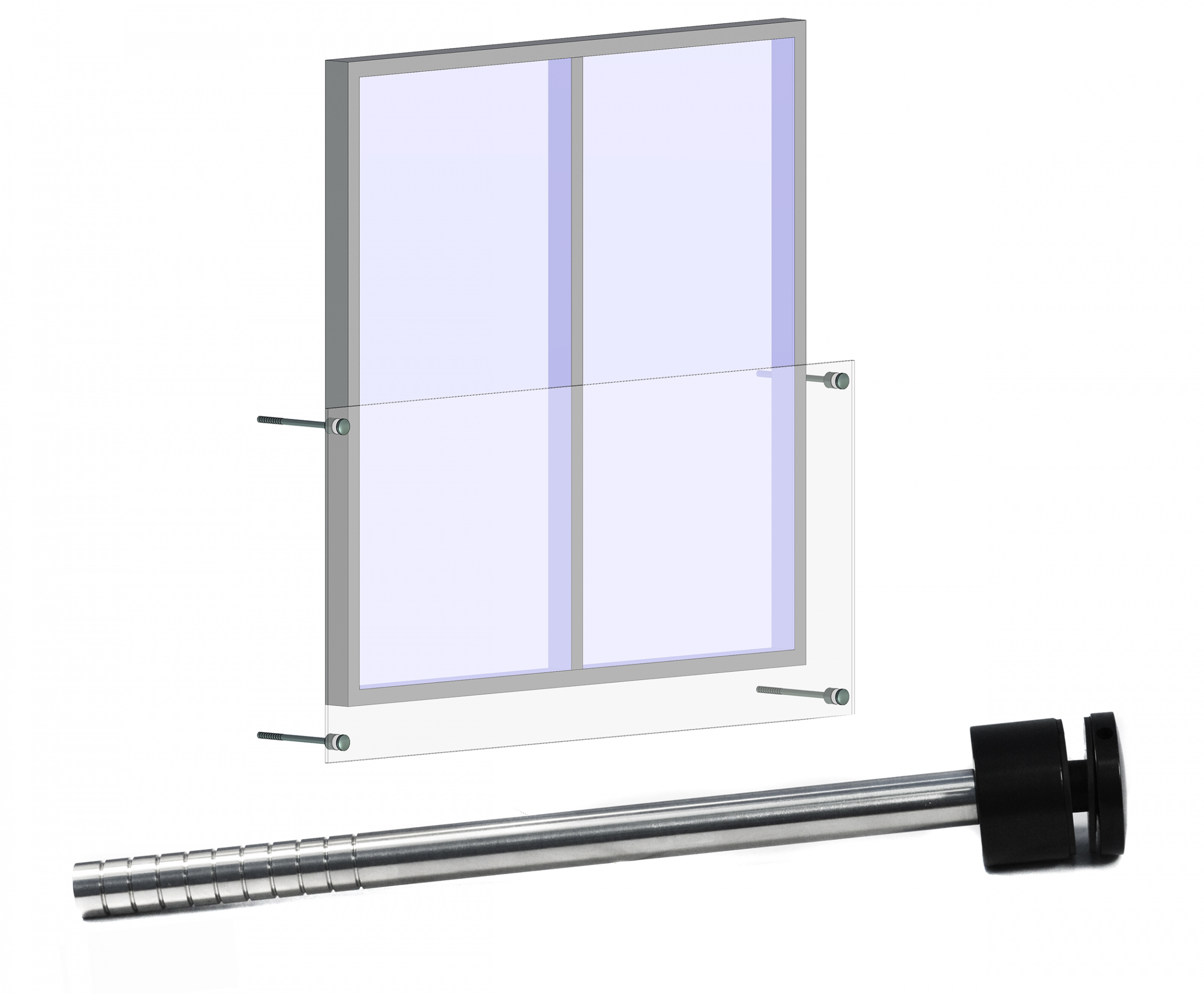

La longitud de la varilla de montaje está diseñada para fijar los rótulos en un edificio con fachada de hasta 220 mm de grosor.
La parte restante de la varilla se encola en hormigón armado.
La barra por el lado con rosca interior M10, después de pegarla a la pared, debe quedar a ras de la fachada. El manguito separador se conecta a ella mediante DIN 913 M10
La longitud de la varilla de montaje se puede modificar según el grosor de la fachada (consultar al vendedor)
Material - ACERO S235 + Fe/Zn7B/T2 (acero negro galvanizado)
