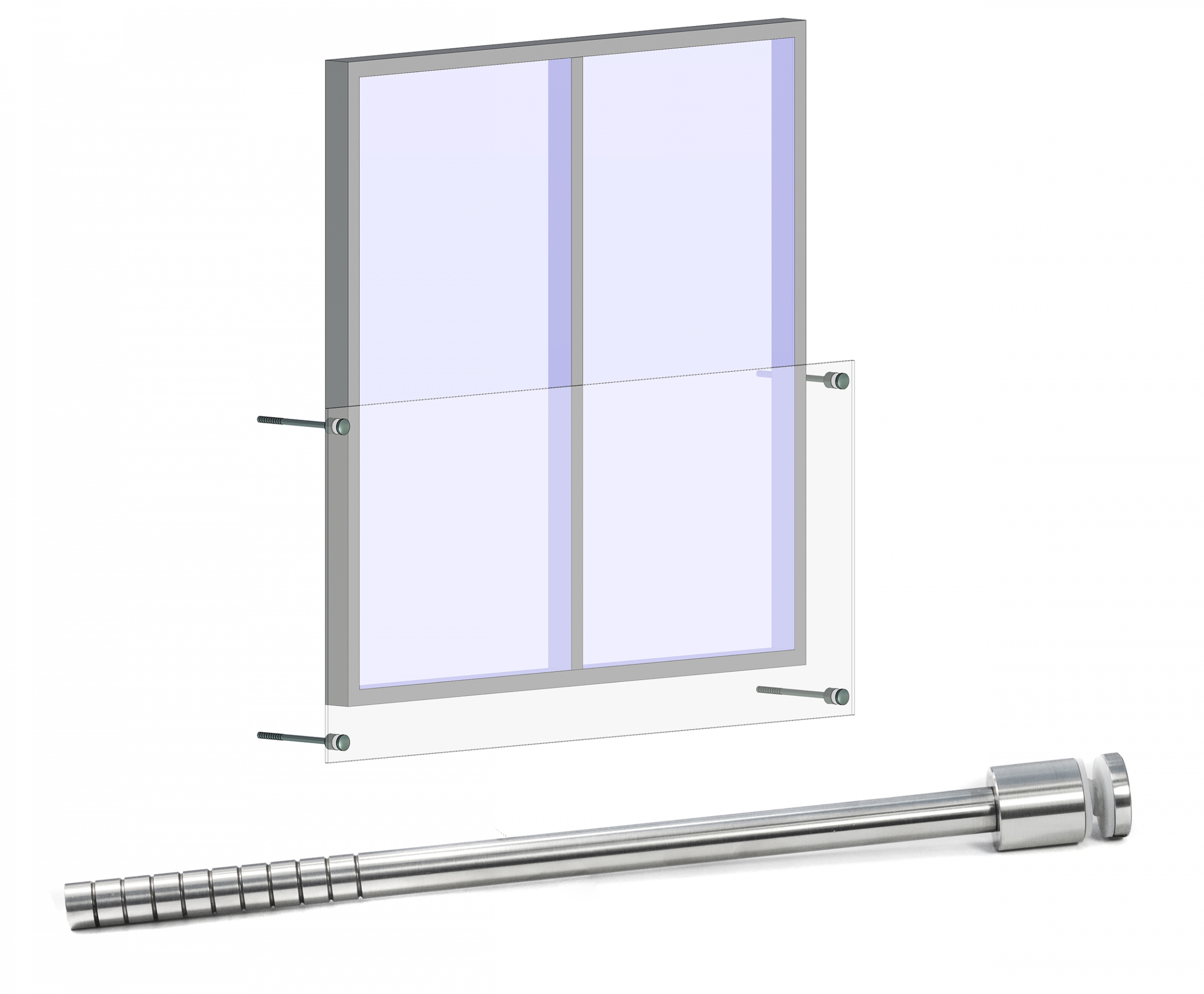

Soporte para vidrio Portfenetr fi 30mm con varilla 16x320mm, AISI 304, SATINADO

Artículo: BF.030.04.S

Descripción del producto

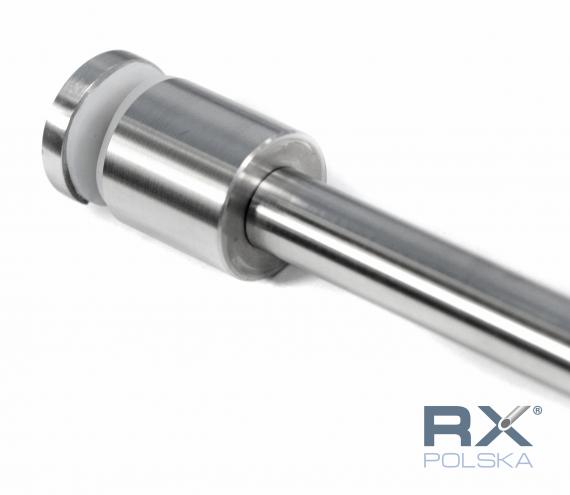

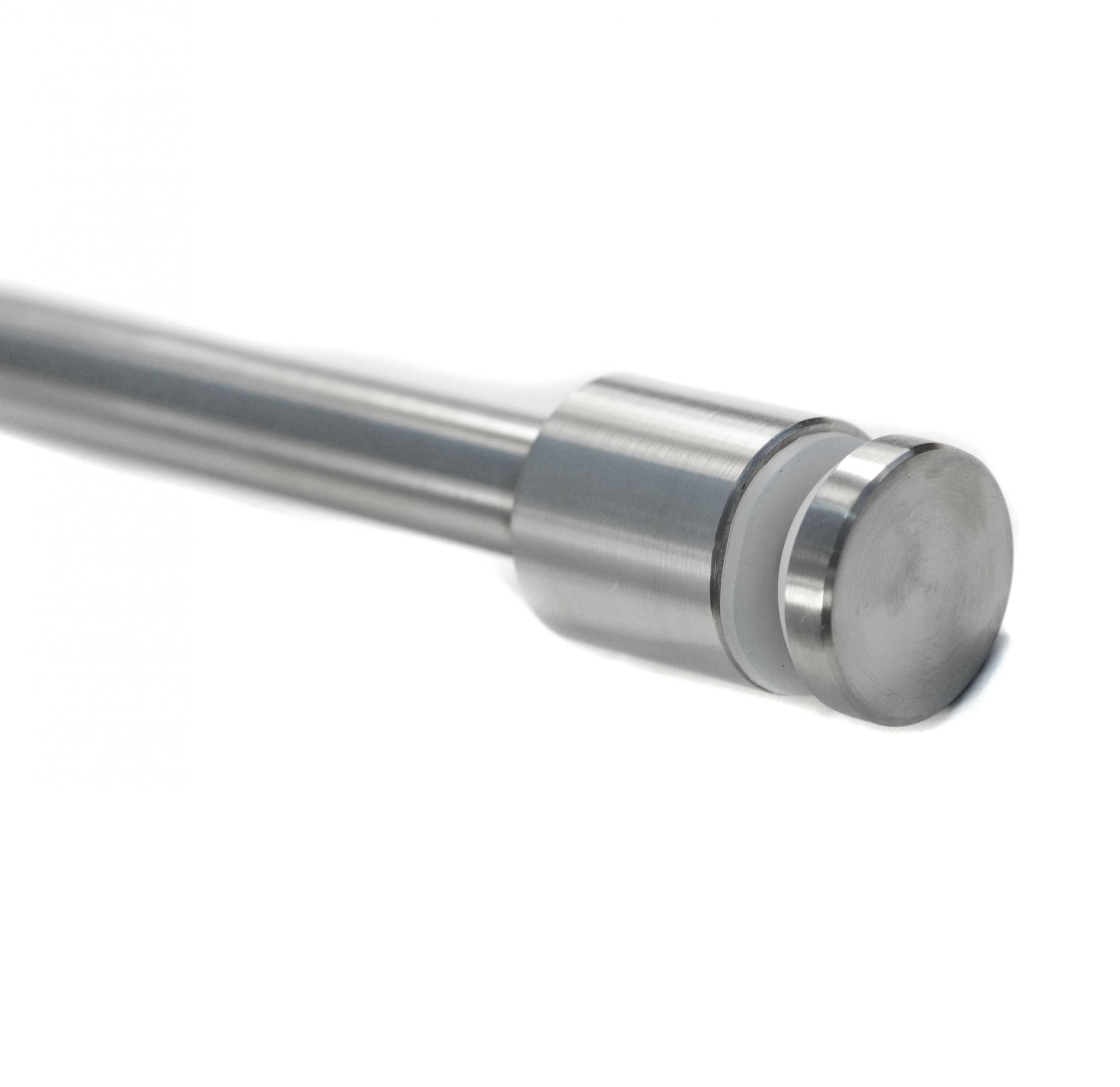

Diámetro del soporte ø 30 mm
Separador ø 30:
- L = 4 mm con orificio pasante de 8,5 mm
- L = 20 mm con orificio roscado M8
- L = 30 mm con orificio roscado M8
Montaje en varilla de 16x320 mm (un lado con rosca interna hembra M8)
Para vidrio de 6 mm a 13,52 mm
Orificio mínimo de montaje en el vidrio - ø 13 mm
Montaje sobre superficie plana
Juntas - silicona (lechosa) espesor 2 mm - incluidas en el juego
Superficie satén (mate)
Material: acero inoxidable AISI 304

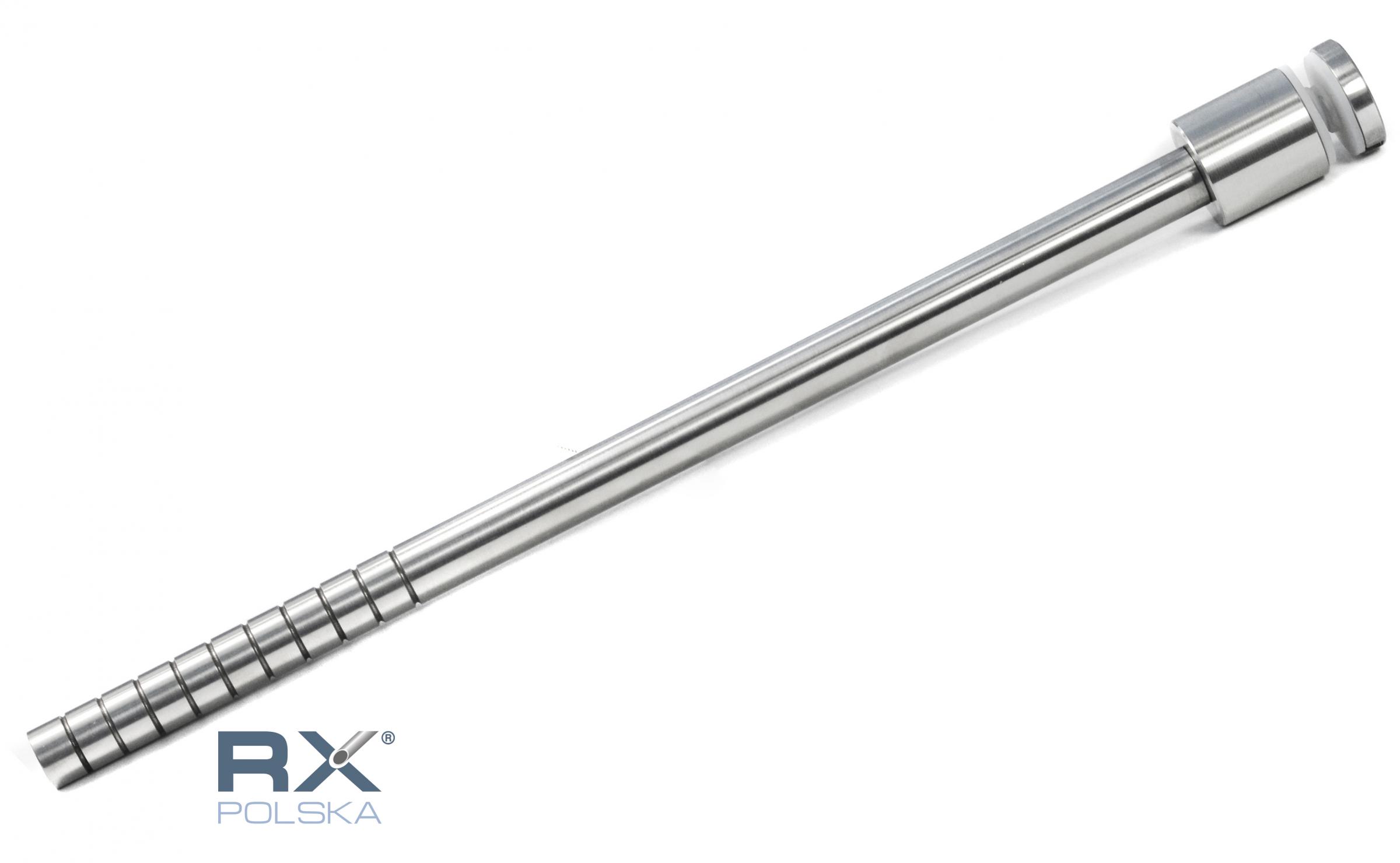

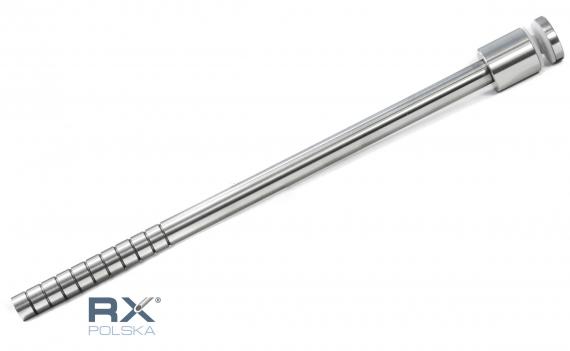

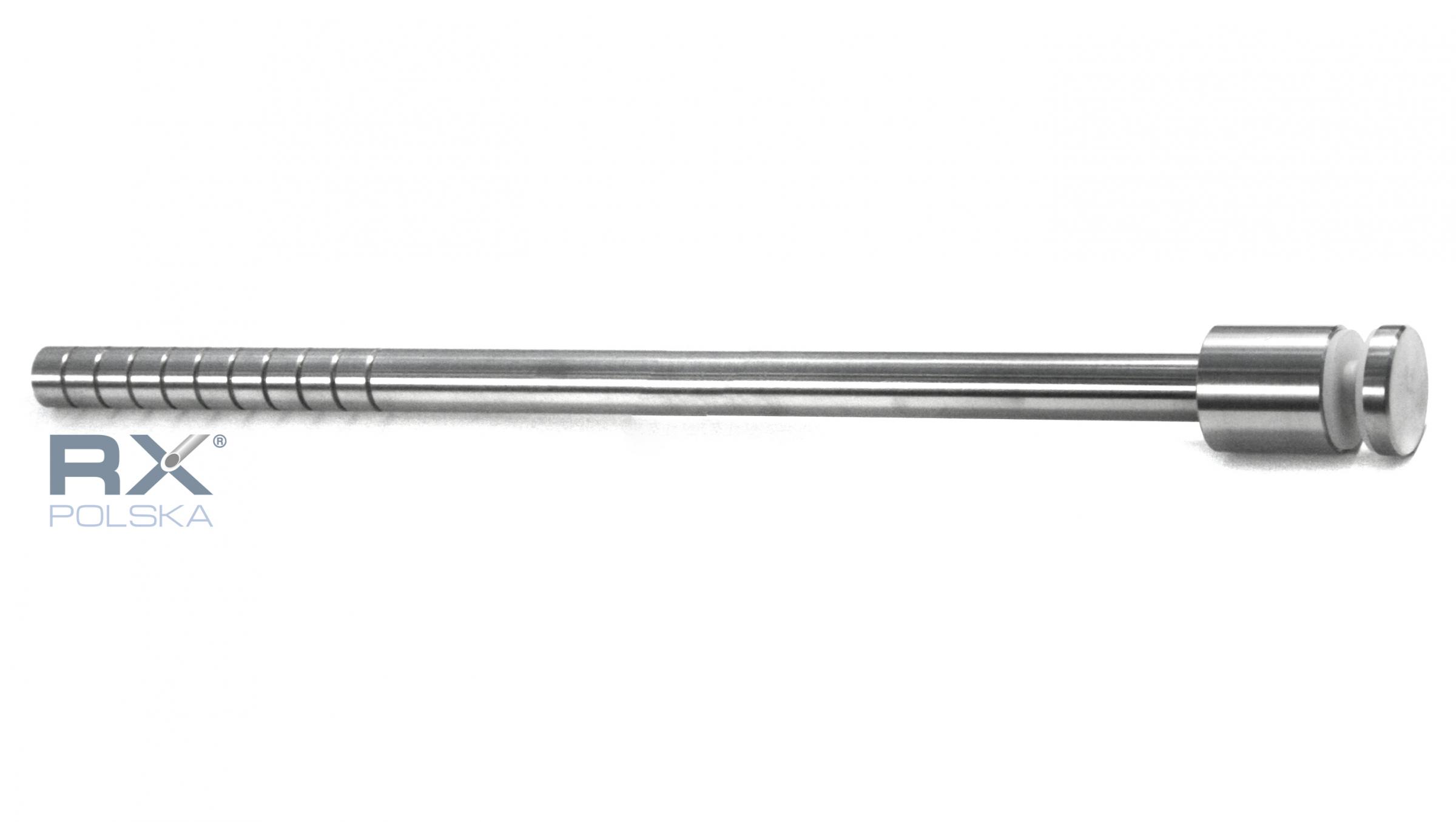

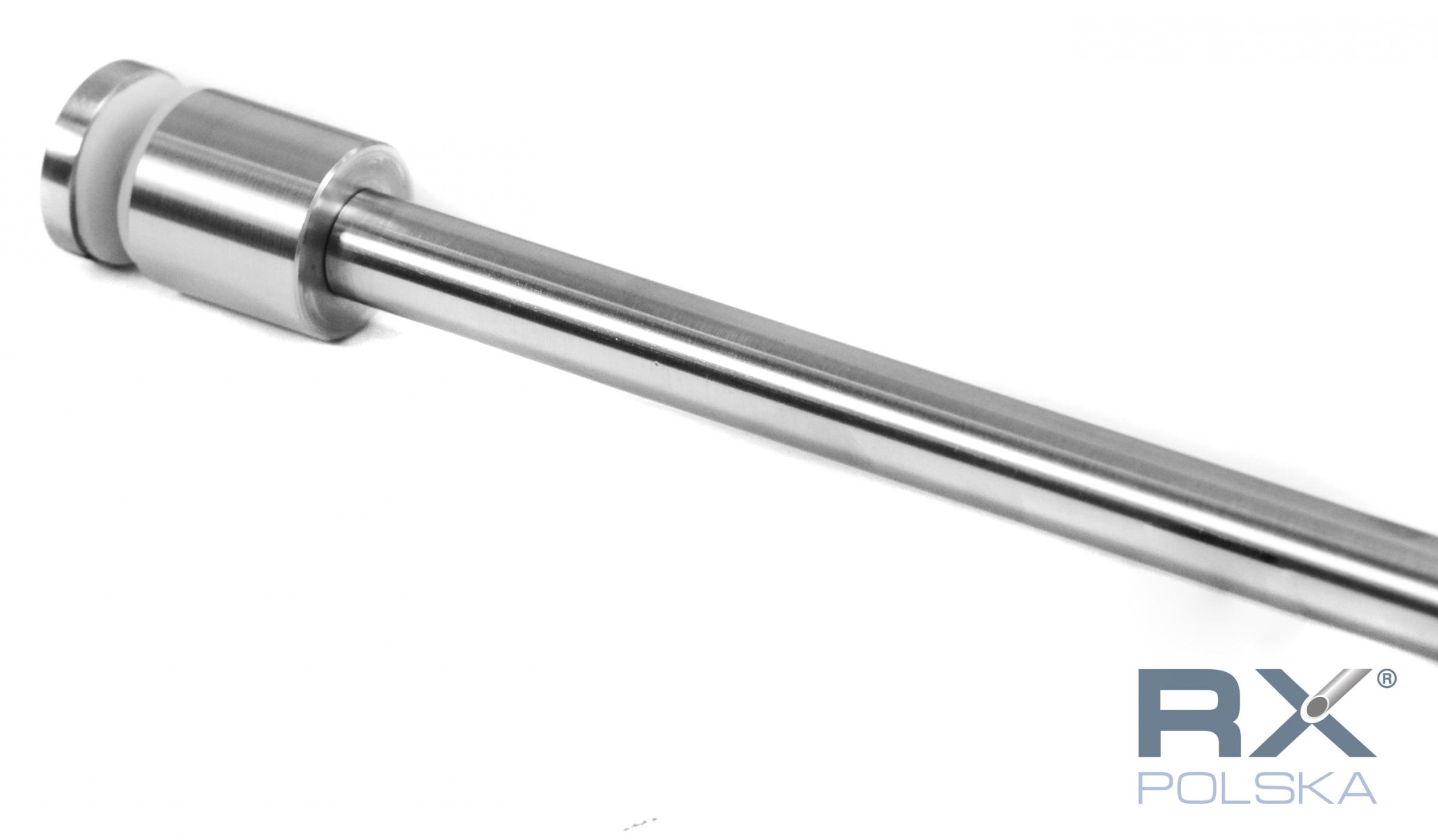

Varilla de montaje fi 16x320 mm:

En un lado terminada con rosca interna M8x25 mm para fijar el soporte puntual

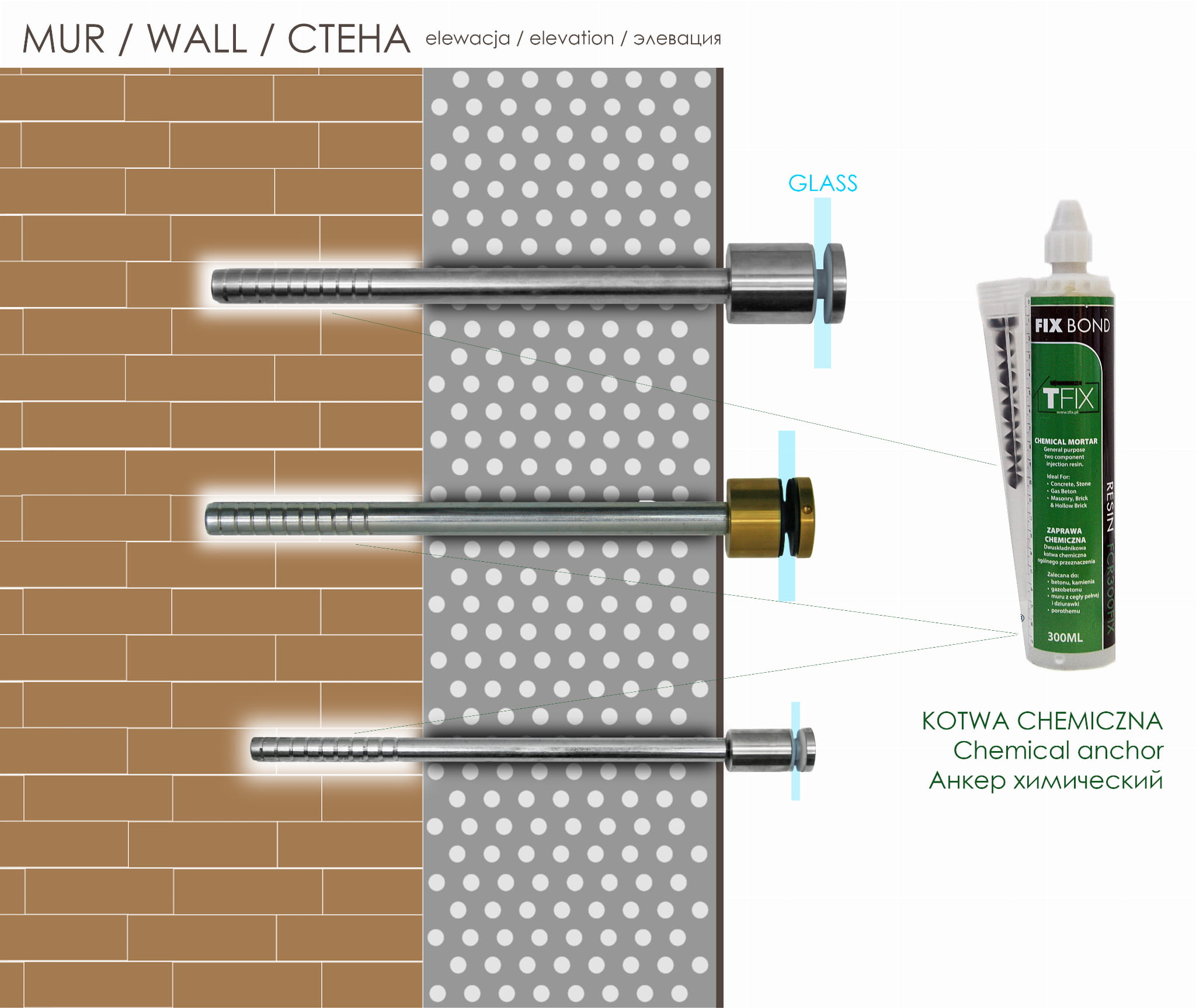

En el otro lado, con ranuras para pegar en la superficie portante con anclaje químico

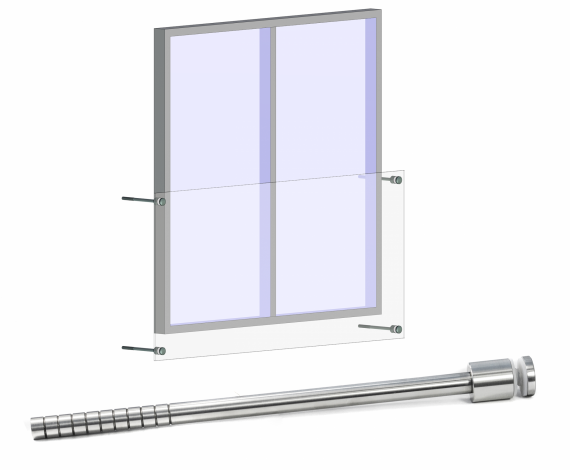

La longitud de la varilla de montaje está diseñada para fijar los rótulos en un edificio con una fachada de hasta 220 mm de grosor.
El resto del anclaje se pega en el hormigón armado.
La barra por el lado con rosca interna M8, después de pegarla en la pared, debe quedar al ras con la fachada. El manguito separador se conecta a ella mediante DIN 913 M8
La longitud de la varilla de montaje puede modificarse según el grosor de la fachada (consulte al vendedor)
Material - ACERO S235 + Fe/Zn7B/T2 (acero negro galvanizado)
